Por que os disjuntores miniatura 2P 125A são essenciais para proteção elétrica CC confiável

Resumo:À medida que os modernos sistemas fotovoltaicos e de comunicação dependem cada vez mais de uma distribuição confiável de energia CC, a proteção eficaz dos circuitos tornou-se essencial.Fusível da Galáxiafornece odisjuntores diminutos de 2P 125Aprojetado para aplicações CC que exigem proteção contra sobrecarga, proteção contra curto-circuito e isolamento seguro do circuito. Baseados na plataforma YRM9-125DC, esses disjuntores suportam sistemas CC exigentes de baixa tensão, ao mesmo tempo que oferecem instalação em trilho DIN, capacidade de interrupção de 10kA e conformidade com IEC 60947-2 e GB/T 14048.2.

Índice

• O que são disjuntores miniatura 2P 125A?
• Como funcionam os disjuntores miniatura 2P 125A?
• Quais são os principais recursos?
• Quais são as especificações técnicas?
• Onde eles são comumente usados?
• Como você deve selecionar o disjuntor CC correto?
• O que você deve considerar durante a instalação?
• Perguntas frequentes
• Conclusão

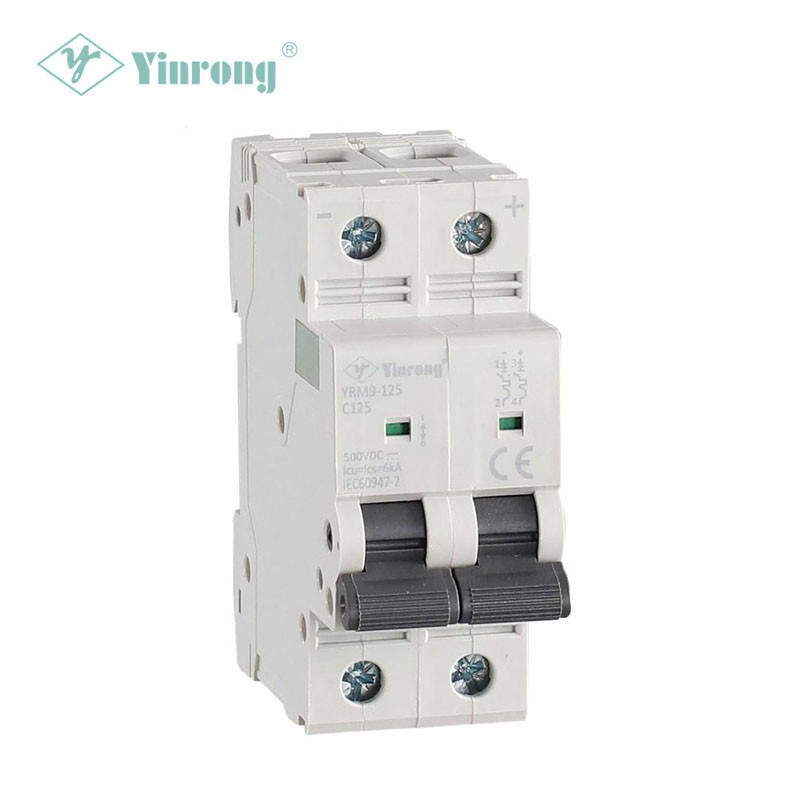

O que são disjuntores miniatura 2P 125A?

A disjuntor diminuto de 2P 125Aé um dispositivo de proteção CC projetado para interromper condições anormais de corrente e fornecer isolamento do circuito quando necessário. A designação “2P” refere-se a uma configuração bipolar, enquanto 125A indica a corrente nominal do modelo específico.

Ao contrário de um fusível convencional que normalmente requer substituição após a operação, um disjuntor pode ser reinicializado após uma investigação de falha apropriada. Isto o torna particularmente útil para sistemas elétricos onde a facilidade de manutenção, a eficiência da manutenção e a rápida restauração são importantes.

De acordo com as informações do produto fornecidas pelo Galaxy Fuse, sua série YRM9-125DC destina-se a sistemas DC, particularmenteinfraestrutura de comunicação e sistemas fotovoltaicos. A família de produtos suporta configurações 1P, 2P, 3P e 4P, com correntes nominais de 80A a 125A e configurações de tensão CC que se estendem de 250VCC a 1000VCC, dependendo da contagem de pólos.

Para os compradores que comparam opções de proteção, compreender a diferença entre um disjuntor CA de uso geral e um disjuntor CC projetado para esse fim é fundamental porque a interrupção de falta CC apresenta diferentes desafios elétricos. A seleção de um disjuntor classificado especificamente para a tensão CC e as condições de falha do sistema ajuda a melhorar a confiabilidade geral da proteção.

Como funcionam os disjuntores miniatura 2P 125A?

O objetivo principal de um disjuntor miniatura é desconectar um circuito quando a corrente excede uma condição operacional aceitável. Em uma instalação CC, o disjuntor deve ser projetado e classificado adequadamente para a tensão do sistema e a corrente de falta potencial.

O princípio da proteção pode ser considerado através de três funções importantes:

• Proteção contra sobrecarga:O disjuntor responde quando a corrente permanece acima do nível operacional permitido por um período suficiente.
• Proteção contra curto-circuito:Ele interrompe rapidamente correntes de falta substancialmente mais altas para reduzir o risco de danos ao equipamento.
• Isolamento:O circuito pode ser desconectado durante inspeção, serviço ou manutenção.

As informações técnicas do YRM9-125DC especificam testes de tempo-corrente em 1,05In, 1,3In, 8In e 12In. Para as condições de teste indicadas, os níveis mais elevados de corrente de falta estão associados ao comportamento de disparo rápido, apoiando a função de proteção contra curto-circuito do disjuntor.

Quais são os principais recursos dos disjuntores miniatura 2P 125A?

Ao selecionar um disjuntor miniatura CC para aplicações industriais ou de energia renovável, o desempenho elétrico deve ser avaliado juntamente com a conveniência de instalação e a capacidade de manutenção a longo prazo.

1. Proteção bipolar

A configuração 2P fornece uma solução prática para circuitos de distribuição CC onde dois pólos precisam ser comutados ou isolados juntos. Isto pode simplificar os arranjos de proteção e manutenção do sistema.

2. Alta classificação atual

Uma classificação de 125A torna esta classe de disjuntor adequada para aplicações de distribuição CC de corrente mais alta, onde classificações MCB menores não forneceriam capacidade suficiente. A família YRM9-125DC cobre opções de corrente nominal de 80A–125A.

3. Capacidade de tensão CC

A capacidade de tensão CC é uma consideração importante na compra de equipamentos de proteção de circuito. As especificações do produto identificam configurações de 250 VCC a 1000 VCC de acordo com a disposição dos pólos, tornando a família aplicável a uma variedade de arquiteturas CC.

4. Capacidade de ruptura de 10kA

As informações do produto YRM9-125DC indicam umCapacidade de interrupção de 10kA. Esta característica é importante ao avaliar se um dispositivo de proteção pode interromper com segurança a corrente de falta potencial no ponto de instalação pretendido.

5. Instalação em trilho DIN

A montagem em trilho DIN suporta instalação conveniente em conjuntos de distribuição elétrica e gabinetes de controle. Também pode tornar a substituição e a manutenção mais simples para integradores de sistemas e empreiteiros elétricos.

6. Conformidade com padrões internacionais

A documentação do produto identifica a conformidade comCEI 60947-2eGB/T 14048.2. Os compradores devem sempre verificar a certificação aplicável e a documentação de teste para o modelo exato e o mercado pretendido antes da aquisição.

Quais são as especificações técnicas?

As especificações técnicas devem ser o ponto de partida para determinar se um disjuntor miniatura 2P 125A é apropriado para uma instalação CC específica.

As especificações acima são baseadas nas informações do produto publicadas pelo fabricante. Como a capacidade de tensão e corrente pode depender da configuração exata do pólo e das condições de instalação, as equipes de engenharia devem confirmar a seleção final com base na documentação técnica mais recente antes de fazer o pedido.

Onde eles são comumente usados?

A combinação de proteção CC, alta capacidade de corrente e instalação compacta em trilho DIN torna este tipo de disjuntor adequado para diversas aplicações elétricas.

Sistemas Solares Fotovoltaicos

As instalações fotovoltaicas contêm vários circuitos CC entre módulos solares, equipamentos combinadores, controladores, baterias e inversores. Disjuntores CC adequadamente selecionados podem fornecer proteção e isolamento em pontos apropriados na arquitetura de distribuição.

Sistemas de Comunicação

A infra-estrutura de telecomunicações e comunicação depende frequentemente da distribuição de energia CC. A proteção confiável do circuito ajuda a separar ramificações defeituosas e oferece suporte à manutenção sem desligar desnecessariamente circuitos não afetados.

Painéis de distribuição DC

Os sistemas de controle industrial e os gabinetes de distribuição CC podem usar disjuntores miniatura com classificação adequada para proteger circuitos de saída individuais, mantendo uma estratégia de proteção estruturada.

Armazenamento de energia e equipamentos DC relacionados

Quando um sistema de energia CC requer proteção de ramal de corrente mais alta, um disjuntor com classificação adequada pode fazer parte da arquitetura de proteção geral. No entanto, as aplicações de armazenamento de energia em baterias requerem uma avaliação cuidadosa da corrente de falta, tensão, capacidade de interrupção, coordenação e padrões aplicáveis.

Como você deve selecionar o disjuntor CC correto?

A escolha de um disjuntor miniatura 2P 125A nunca deve ser baseada apenas na amperagem. Um processo de seleção confiável considera todo o ambiente elétrico.

1. Confirme a tensão do sistema.A classificação de tensão CC do disjuntor deve atender ou exceder os requisitos reais do sistema.
2. Calcule a corrente de projeto.Selecione uma corrente nominal apropriada para a carga contínua e os requisitos de projeto elétrico aplicáveis.
3. Determine a corrente de curto-circuito prospectiva.A capacidade de interrupção deve ser adequada ao nível de falha no ponto de instalação.
4. Verifique a configuração do pólo.Confirme se a proteção 1P, 2P, 3P ou 4P é exigida pela arquitetura do sistema.
5. Verifique a compatibilidade do condutor.O tamanho do cabo, os terminais, o método de conexão e as condições de instalação devem ser compatíveis com o disjuntor selecionado.
6. Revise padrões e certificações.Certifique-se de que a documentação do produto atenda aos regulamentos e requisitos do cliente aplicáveis ​​ao mercado-alvo.
7. Considere instalação e manutenção.A montagem em trilho DIN e a identificação clara podem melhorar a organização do painel e a eficiência do serviço.

Para equipes de compras que buscam umFabricante ou fornecedor da China, a documentação técnica deve ser avaliada juntamente com a capacidade de fabricação, processos de controle de qualidade, certificação, capacidade de entrega e suporte pós-venda.

O que você deve considerar durante a instalação?

A instalação correta é tão importante quanto selecionar o disjuntor correto. Um dispositivo de proteção de circuito de alta qualidade não pode compensar fiação incorreta, dimensionamento insuficiente do condutor ou projeto de sistema inadequado.

• Siga o diagrama de fiação e as instruções de instalação do fabricante.
• Confirme a polaridade DC e a identificação do terminal antes de energizar o circuito.
• Utilize condutores e terminais apropriados para a corrente nominal e ambiente de instalação.
• Verifique o torque de aperto de acordo com a documentação técnica aplicável.
• Verifique a tensão do disjuntor e a capacidade de interrupção em relação às condições reais do sistema.
• Inspecione as conexões periodicamente em busca de sinais de superaquecimento, folga ou danos mecânicos.
• Somente eletricistas qualificados devem realizar instalação, teste, solução de problemas ou manutenção.

As informações publicadas do YRM9-125DC também identificam uma conexão máxima de fio de 25 mm² e instalação em trilho DIN, fornecendo aos projetistas de painéis informações úteis ao planejar layouts de gabinetes.

Perguntas frequentes

O que significa 2P em um disjuntor miniatura de 125A?

“2P” significa que o disjuntor tem dois pólos. Em um sistema de proteção CC, o arranjo exato de comutação e isolamento deve ser determinado de acordo com a arquitetura elétrica e os regulamentos aplicáveis.

Um MCB 2P 125A é adequado para sistemas solares fotovoltaicos?

Ele pode ser usado em aplicações fotovoltaicas CC adequadas quando sua classificação de tensão, corrente nominal, capacidade de interrupção, configuração do pólo e requisitos de instalação corresponderem ao projeto do sistema. O YRM9-125DC é identificado especificamente para aplicações solares fotovoltaicas e de comunicação.

Qual é a capacidade de interrupção do YRM9-125DC?

As informações do produto publicadas especificam umCapacidade de interrupção de 10kA. A adequação real ainda deve ser avaliada em relação à corrente de curto-circuito prevista no ponto de instalação.

Quais padrões o produto atende?

O fabricante identificaCEI 60947-2eGB/T 14048.2como padrões aplicáveis ​​ao produto. Os compradores devem solicitar documentação atualizada de conformidade e certificação para seus requisitos específicos de compra.

Qual é a vida útil mecânica?

As especificações publicadas indicam uma vida útil mecânica de20.000 ciclos. A vida útil real pode depender das condições operacionais, frequência de comutação, condições ambientais e requisitos da aplicação.

Conclusão

A proteção confiável do circuito CC exige mais do que simplesmente escolher um disjuntor com a corrente nominal correta. Um adequadodisjuntor diminuto de 2P 125Adevem combinar capacidade apropriada de tensão CC, capacidade de interrupção, configuração de pólo, compatibilidade de instalação e padrões reconhecidos. A plataforma YRM9-125DC da Galaxy Fuse foi projetada para aplicações que incluem sistemas fotovoltaicos e de comunicação, com especificações publicadas incluindo corrente nominal de 80–125A, capacidade de interrupção de até 10kA, instalação em trilho DIN e conformidade com IEC 60947-2 e GB/T 14048.2.

Se você estiver adquirindo proteção de circuito CC confiável para um projeto fotovoltaico, sistema de comunicação, painel de distribuição ou outra aplicação industrial,Contate-nospara discutir sua tensão, corrente, configuração de pólo, requisitos de instalação e especificações de projeto. O Galaxy Fuse pode fornecer informações sobre o produto e suporte técnico para ajudá-lo a identificar uma solução adequada de proteção de circuito.
