Quais são os métodos de fiação dos disjuntores de DC?

Em sistemas de fonte de alimentação DC, como geração de energia nova, trânsito ferroviário e data centers, os disjuntores de CC são equipamentos principais para garantir a segurança do circuito. Seus métodos de fiação afetam diretamente a estabilidade do sistema e a eficiência da proteção de falhas. De acordo com os cenários de aplicação e características de carga,Disjuntores DCsão divididos principalmente em fiação de um polo, fiação dupla, fiação de anel e fiação mista. Cada método possui vantagens técnicas exclusivas e escopo da aplicação.

Fiação de um polo: uma solução básica simples e eficiente

A fiação única é o método de conexão do disjuntor DC mais comum. Ele controla a linha positiva ou negativa através de um único disjuntor e é comumente usado em sistemas de distribuição de energia CC de baixa tensão. No inversor da corda da geração de energia fotovoltaica solar, o disjuntor de um único polo é conectado em série com a linha positiva. Quando ocorre uma falha de sobrecorrente ou curto-circuito, o circuito de falha pode ser cortado rapidamente. Esse método tem uma estrutura simples e baixo custo, mas não pode isolar os pólos positivos e negativos ao mesmo tempo. Ele precisa ser usado com um dispositivo de proteção de aterramento. É adequado para cenários sensíveis ao espaço e ao custo, como sistemas de armazenamento de energia doméstica.

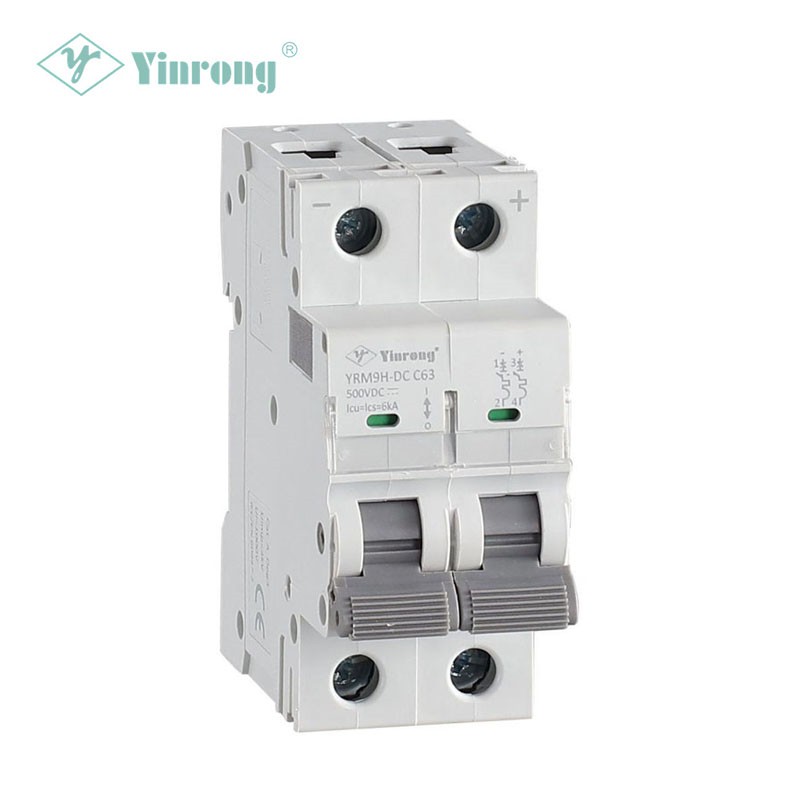

Fiação bipolar: Proteção de alta segurança

A fiação bipolar usa dois disjuntores para controlar as linhas positivas e negativas, respectivamente, o que pode realizar o corte simultâneo de pólos positivos e negativos, melhorando significativamente a capacidade de isolamento de falhas. No sistema de fonte de alimentação de tração do trânsito ferroviário urbano, o disjuntor bipolar é conectado em série com os pólos positivos e negativos da rede de contato. Quando ocorre um curto-circuito de fase a fase ou falha de aterramento, ele pode interromper rapidamente a corrente de pano completo para impedir que a falha se espalhe. Comparado com a fiação unipolar, a solução bipolar é mais segura, mas o custo do equipamento e os requisitos de espaço de instalação aumentam. É adequado para sistemas CC de alta tensão e grande capacidade, como a transmissão de corrente direta de alta tensão （HVDC) estações de conversor.

Fiação do anel: o design redundante garante uma fonte de alimentação contínua

A fiação de anel conecta vários disjuntores de CC em uma rede de circuito fechado e realiza redundância da fonte de alimentação através do controle segmentado. No sistema de fonte de alimentação ininterrupta (DC UPS) do DC, a fiação do anel permite que outros disjuntores fechem e mantenham a fonte de alimentação automaticamente quando qualquer disjuntor falhar, melhorando bastante a confiabilidade do sistema. Esse método precisa ser combinado com estratégias de controle inteligentes para monitorar o status de cada disjuntor em tempo real e alternar rapidamente. É frequentemente usado em cenários com requisitos extremamente altos para a continuidade da fonte de alimentação, mas a complexidade da fiação e o custo de controle são altos.

Fiação híbrida: adaptação personalizada às necessidades complexas

Para condições de trabalho complexas, a fiação híbrida combina vários métodos para obter complementaridade funcional. Por exemplo, na grade de energia DC do navio, a principal linha de fonte de alimentação usa fiação bipolar para garantir a segurança, enquanto a ramificação de carga secundária usa fiação de um único para reduzir custos; Alguns novos projetos de microrda de energia combinam fiação de anel com disjuntores bipolares para levar em consideração a fonte de alimentação redundante e a proteção de pano completo. A fiação híbrida precisa ser personalizada de acordo com a topologia do sistema, as características de carga e os requisitos de proteção, que testam os recursos abrangentes da solução da equipe de engenharia.

Com o rápido desenvolvimento da nova indústria de energia,Disjuntor DC A tecnologia de fiação está evoluindo para a integração e a inteligência. A nova geração de disjuntores suporta monitoramento remoto e preconceito de falhas através de sensores internos e módulos de comunicação e, com soluções de fiação otimizadas, pode melhorar ainda mais a eficiência de segurança e operação e manutenção do sistema DC. Ao selecionar e projetar, as empresas precisam considerar de maneira abrangente o nível de tensão do sistema, características de carga e economia e escolher a solução de fiação mais adequada para construir uma linha de defesa sólida para a operação estável do sistema elétrico.
